1. НАЗНАЧЕНИЕ

1.1 Агрегат помадосбивальный вертикальный марки ШПА (далее по тексту «агрегат») предназначен для приготовления помады, используемой при производстве конфет на предприятиях малой мощности кондитерской промышленности.

1.2. Агрегат изготовлен в климатическом исполнении УХЛ4 ГОСТ 15150.



2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



2.1. Производительность, кг/ч 60…150

2.2. Частота вращения вала, об/мин 400

2.3. Установленная мощность, кВт, не более 4

2.4. Поверхность теплообмена, м2

- теплообменника 1,56

- машины помадосбивальной 0,43

2.5. Охлаждение рубашки помадосбивальной машины Водяное

2.6. Габаритные размеры, мм

длина 2500

ширина 1600

высота 2300

2.5. Масса, кг не более 950



3. КОМПЛЕКТНОСТЬ



3.1. В комплект поставки входят:

- агрегат помадосбивальный вертикальный

- паспорт

3.2. На время транспортировки агрегат разобран на две составляющие: помадосбивальную машину и теплообменник.



4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ



4.1. Агрегат состоит из помадосбивальной машины и теплообменника.

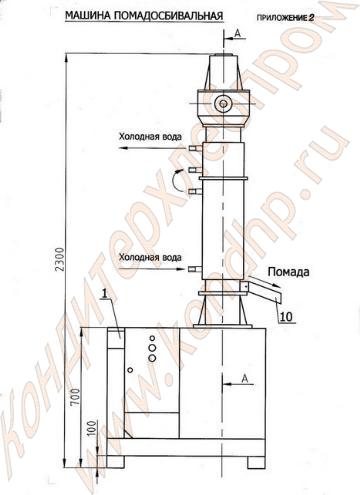

4.2. Машина помадосбивальная (далее по тексту «машина») состоит из следующих основных составных частей:

- рама с приводом

- корпус

- вал с лопастями

- пульт управления

4.3. Рама представляет собой сварную конструкцию, выполненную из швеллера. Привод состоит из электродвигателя и ременной передачи.

4.4. Корпус состоит из пяти секций. В нижней и верхней секциях находятся подшипниковые опоры. Две секции имеют водяную рубашку. Верхняя секция с патрубком для отвода паров называется пароотделитель.

4.5. Вал с лопастями представляет собой вал в подшипниковых опорах, на валу находятся мешалки с лопастями и распределительный диск.

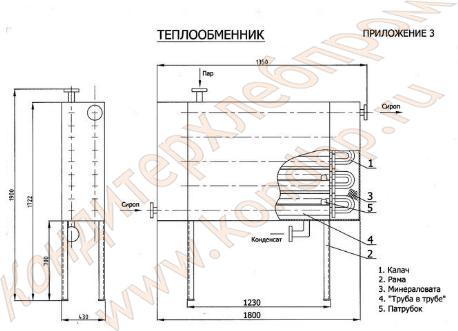

4.6. Теплообменник представляет собой типовой теплообменник типа „труба в трубе” собранных из отдельных секций соединенных калачами. По внутренней трубе прокачивается сироп, в наружную трубу подается пар. Причем пар подается в верхней точке, а конденсат отводится в нижней точке. Пространство между трубами и ограждениями заполнено минеральной ватой.

4.7. Агрегат работает следующим образом.

В открытом варочном котле приготавливают конфетный сироп и уваривают его до влажности 12 – 14%, после чего его сливают, фильтруя в приемный сборник.

Из сборника уваренный конфетный сироп плунжерным насосом дозатором прокачивают через теплообменник. Теплообменник предназначен для дополнительного уваривания сиропа и при необходимости до растворения кристаллов сахара, которые могут образоваться в клапанной коробке плунжерного насоса. Из теплообменника сироп поступает в машину помадосбивальную в которой кипящий сироп попадает на распределительный диск. Под действием центробежных сил сироп разбрызгивается по внутренней, охлаждаемой поверхности корпуса и стекает в виде пленки (поэтому машину называют еще „роторный пленочный аппарат”). Сироп попадает под действие быстровращающихся мешалок с лопастями. Охлаждение сиропа в тонком слое и интенсивное его перемешивание способствует кристаллизации сиропа и получению помады мелкокристаллической структуры. Охлаждению сиропа способствует также вентиляторный эффект от вращающихся скребков, в результате чего воздух засасывается через выходное отверстие для помады. Соприкасаясь со стекающей пленкой помады, воздух дополнительно охлаждает ее и вместе со вторичным паром выводится через пароотделитель, расположенный в верхней части помадосбивальной машины. Готовая помада вытекает из машины через разгрузочный лоток. Хорошо взбитая помада обычно имеет пышную форму и сечение разгрузочного лотка полностью перекрыто помадой.
