Заказать отводы SP55; SP 75; SP 90; SP125 в Москве
Отводы – прямые и изогнутые трубы из нержавеющей или углеродистой стали с одним раструбом:
SP55; угол 45град, радиус 1700мм
SP 75; угол 45град, радиус 1700мм
SP 90; угол 45град, радиус 1700мм
SP 125, угол 45град, радиус 1700мм

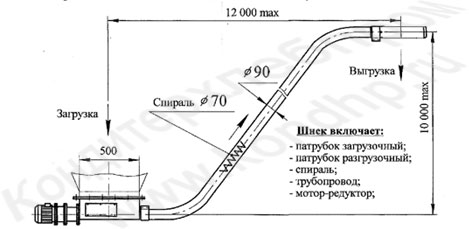

Рис.1 Схема трассы
Рис.2 Вариант построения трассы под углом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Основные параметры | Значение |
| Производительность SP90/SP125 | 3 / 5 м.куб./час |
| Рабочий орган (спираль) SP90/SP125 | (Днар=70, Двнутр=46.5, ШАГ=50, ПОЛОСА 11.7Х4.3) / (Днар=95, Двнутр=67, ШАГ=65, ПОЛОСА 14Х5) |
| Трубопровод SP90/SP125 | Д90/125мм ПНД с пищ. доп., Д90/114мм угл.,нерж. сталь |
| Частота вращения шнека | 370 об/мин |
| Привод | мотор-редуктор PC090 (1,1/2,2 квт, 370 об/ мин) |
| Габариты, мм, не более | 13500x460x330 |
| Масса, кг, не более | 100 |
Для оптимизации рабочего пространства на производстве и для обеспечения комфортной транспортировки продуктов в трассу гибкого транспортера SP 90 добавляют определенное количество поворотов. С этим помогают справиться специальные радиусные отводы 45°.
Для моделирования трассы транспортировки продукта, а именно добавления углов поворота, в трубопровод гибкого транспортера SP90 из нержавеющей стали или углеродистой стали монтируют соответствующие отводы. Отвод 45° для гибкого транспортера SP90 из углеродной стали имеет радиус закругления 1700 мм и таким образом обеспечивает поворот на указанный угол. Благодаря удобному соединению он легко монтируется в систему и полностью исключает вероятность утечки продукта во время транспортировки.
Гибкие транспортеры SP90 из нержавеющей стали используют для перемещения и подачи сахара. Так как сахар относится к взрывоопасным веществам, при его транспортировке необходимо исключить любую вероятность возникновения искры. С этим отлично справляется нержавеющая сталь. Поэтому углы и повороты в такой системе соответственно должны быть изготовлены только из этого материала.
Отвод 45° для гибкого транспортера SP90 из углеродной стали представляет собой изогнутый радиусом 1700 мм отрезок стальной трубы. Он обеспечивает поворот трассы на угол 45°. Комбинация из нескольких таких отводов позволяет совершать повороты на 90° и 180°, а при необходимости может производить движение продукта по спиральной траектории. Данные отводы 45° применяют в составе системы гибкого транспортера из углеродистой стали, которую в свою очередь используют для подачи твердого топлива, для приготовления строительных смесей и транспортирования зерновых продуктов.
по телефонам 8(495)902-66-50, , чтобы уточнить цены, узнать условия скидки, заказать необходимое оборудование. Мы доставим их в самые короткие сроки. Также, можно оставить заявку через форму обратной связи! Отвечаем быстро!
