Заказать МАШИНУ ИРИСОРЕЗАЛЬНУЮ ИРМ в Москве

Цена по запросу

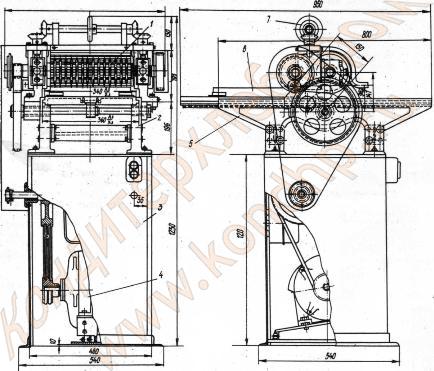

Рис 5.57. Машина ирисорезальная ИРМ

Предназначена для резки пластов тираженного и литого ириса на отдельные ириски. Работает в комплексе с ирисопрокатной машиной ИПМ. Применяют преимущественно на небольших предприятиях. Устанавливают в линиях полумеханизированного производства ириса после ирисопрокатной машины ИПМ. Ирисорезальная машина ИРМ и ирисопрокатная машина ИПМ имеют ряд общих деталей, что облегчает их ремонт и обслуживание.

Основным рабочим органом машины (рис. 5.57) является вал с набором дисковых ножей (1), смонтированный на чугунных стойках (2) в подвижных подшипниках. Стойки укреплены на кронштейнах (5), установленных на станине (3). В пазах кронштейнов находится подвижной стол (6) с уголками для лотков с ирисным пластом и расположенной внизу зубчатой рейкой, которая входит в зацепление с шестеренкой, закрепленной на промежуточном валу.

Для подъема и опускания вала с набором дисковых ножей в верхней части машины смонтирован подъемный механизм (7), включающий в себя вал, две пары конических шестерен, винты с правой и левой резьбой и маховик. Вращением маховика вал с набором дисковых ножей устанавливают на нужной по отношения к столу высоте.

Привод машины — от индивидуального электродвигателя (4), передающего движение через клиноременную передачу промежуточному валу и затем через цепную передачу и систему шестерен — валу с набором дисковых ножей и подвижному столу.

Прокатанный на ирисопрокатной машине ИПМ пласт ирисной массы кладут на лоток размерами 300x300x35 мм, который ставят на подвижной стол. Стол с лотком проходит под ножами, затем лоток поворачивается на 90 град, и вместе со столом движется в обратном направлении. Таким образом пласт разрезается на отдельные ириски квадратной формы.

Техническая характеристика:

Производительность, кг/ч до 500

Число оборотов ножей в минуту 195

Скорость движения подвижного стола,

м/мин 8,5

Мощность электродвигателя, кВт 1

Габаритные размеры, мм 1800х880х109

Масса, кг 370



МАШИНА ИРИСОРЕЗАЛЬНАЯ ИРМ
